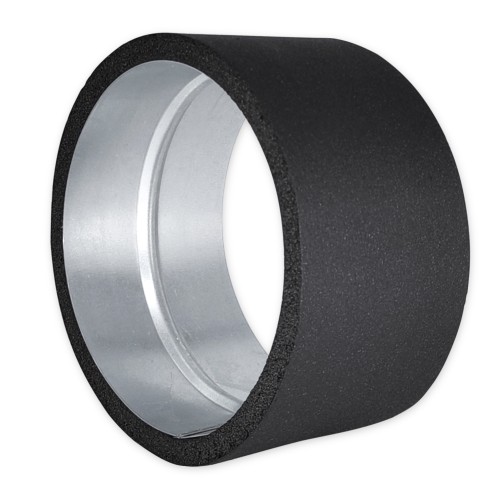

isolato connessioni per pezzi sagomati IF-NF

Costruzione:

  • Realizzato in acciaio zincato
  • Rivestito con isolamento in schiuma elastomerica flessibile (FEF)
  • Il materiale isolante soddisfa gli standard di sicurezza antincendio di classe B
  • I condotti dell'aria sono conformi alla classe di tenuta D



Installazione:

  • Installazione facile
  • Risparmia tempo e spazio di installazione
  • Garantisce il risparmio di materiali



Temperatura di esercizio: -40°C ... +85°C
Spessore dell'isolamento [mm]: 9
Dimensioni [mm]: Ø100; Ø125; Ø160; Ø200
Colori: Nero





Giunzioni metalliche isolate per pezzi sagomati di EUROPLAST sono progettati per esigenze di ventilazione, condizionamento e recupero del calore con requisiti aggiuntivi di efficienza energetica. L'isolamento applicato fornisce un'eccellente isolamento acustico, termico e protegge dalla formazione di condensa. Il materiale utilizzato è conforme agli standard di sicurezza antincendio di classe B. L'isolamento applicato in fabbrica riduce significativamente i tempi di installazione e le risorse necessarie in loco, garantendo la qualità dell'isolamento.

Connessione

Classe

Ordina per

Articolo Descrizione EAN Connessione Classe
IF09-NF100
IF09-NF100
isolato manicotti femmina, metallo, Ø100mm, isolamento 9mm
4750492030011
Ø 100 mm B; D
IF09-NF125
IF09-NF125
isolato manicotti femmina, metallo, Ø125mm, isolamento 9mm
4750492030028
Ø 125 mm B; D
IF09-NF160
IF09-NF160
isolato manicotti femmina, metallo, Ø160mm, isolamento 9mm
4750492030035
Ø 160 mm B; D
IF09-NF200
IF09-NF200
isolato manicotti femmina, metallo, Ø200mm, isolamento 9mm
4750492030042
Ø 200 mm B; D






Tipo ØDnom
[mm]
L
[mm]
T
[mm]
m
[kg]
IF09-NF100 100 76 9 0,12
IF09-NF125 125 76 9 0,15
IF09-NF160 160 76 9 0,19
IF09-NF200 200 76 9 0,24




Caratteristiche essenziali Proprietà operative Norma di test
Coefficiente di conducibilità termica
(per tutti gli spessori)
-10°C - 0,034 W/(m*K)
0°C - 0,036 W/(m*K)
25°C - 0,037 W/(m*K)
40°C - 0,041 W/(m*K)
EN 12667
Reazione al fuoco B-s3, d0 EN 13501-1
Temperatura operativa -40°C ... +85°C
