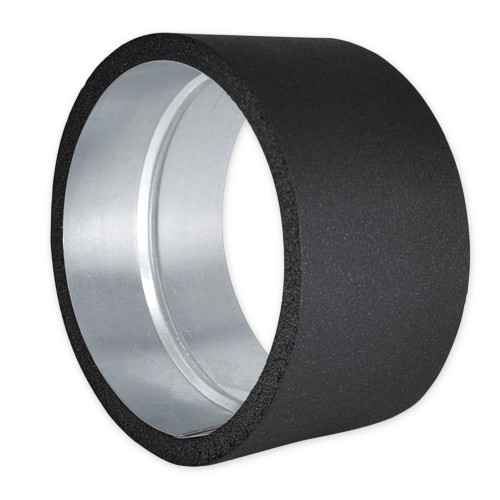

eristetty ulkoinen liitinyhde osalle IF-NF
Rakenne:
- Valmistettu sinkitystä teräksestä
- Peitetty joustavalla elastomeerivaahto (FEF) eristyksellä
- Eristysmateriaali täyttää B-luokan paloturvallisuusstandardit
- Ilmanvaihtoputket täyttävät D-luokan tiiviysvaatimukset
Asennus:
- Helppo asennus
- Säästää asennusaikaa ja tilaa
- Varmistaa materiaalin säästön
Käyttölämpötila: -40°C ... +85°C
Eristyspaksuus [mm]: 9
Mitat [mm]: Ø100; Ø125; Ø160; Ø200
Väri: Musta
EUROPLAST-eristetyt metalliliitokset ulkoinen liittimiinon suunniteltu ilmanvaihdon, ilmastoinnin ja lämmöntalteenoton tarpeisiin, joissa on lisävaatimuksia energiatehokkuuden suhteen. Käytetty eristys takaa erinomaisen äänieristyksen, lämpöeristyksen ja suojaa kondensaation muodostumiselta. Käytetty materiaali täyttää B-luokan paloturvallisuusstandardit. Tehtaalla asennettu eristys vähentää merkittävästi asennusaikaa ja -resursseja kohteessa sekä varmistaa eristyksen laadun.
| Tuotekoodi | Nimi | EAN | Halkaisija | Luokka | |
|---|---|---|---|---|---|
|
IF09-NF100
|
eristetty liitinyhde osien liitoksiin mettali-, Ø100mm, eristäytyminen 9mm
|
4750492030011
|
Ø 100 mm | B; D |
|
IF09-NF125
|
eristetty liitinyhde osien liitoksiin mettali-, Ø125mm, eristäytyminen 9mm
|
4750492030028
|
Ø 125 mm | B; D |
|
IF09-NF160
|
eristetty liitinyhde osien liitoksiin mettali-, Ø160mm, eristäytyminen 9mm
|
4750492030035
|
Ø 160 mm | B; D |
|
IF09-NF200
|
eristetty liitinyhde osien liitoksiin mettali-, Ø200mm, eristäytyminen 9mm
|
4750492030042
|
Ø 200 mm | B; D |
| Tyyppi | ØDnom [mm] |
L [mm] |
T [mm] |
m [kg] |
| IF09-NF100 | 100 | 76 | 9 | 0,12 |
| IF09-NF125 | 125 | 76 | 9 | 0,15 |
| IF09-NF160 | 160 | 76 | 9 | 0,19 |
| IF09-NF200 | 200 | 76 | 9 | 0,24 |
| Tärkeät ominaisuudet | Käyttöominaisuudet | Testausstandardi |
| Lämmönjohtavuuskerroin (kaikille paksuuksille) |
-10°C - 0,034 W/(m*K) 0°C - 0,036 W/(m*K) 25°C - 0,037 W/(m*K) 40°C - 0,041 W/(m*K) |
EN 12667 |
| Reaktio tuleen | B-s3, d0 | EN 13501-1 |
| Käyttölämpötila | -40°C ... +85°C |
