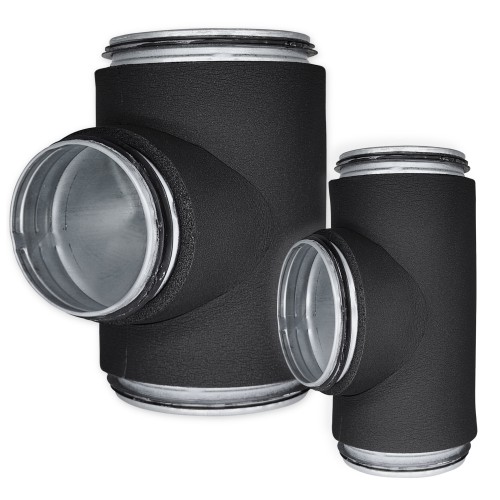

eristetty T-haara kanssa kumien IF-TCPS
Rakenne:
- Valmistettu sinkitystä teräksestä
- EPDM tiivistekumilla varustettu
- Päällystetty joustavalla elastomeerivaahtomuovi (FEF) -eristeellä
- Eristemateriaali täyttää B-luokan paloturvallisuusstandardit
- Järjestelmän osat täyttävät D-luokan ilmatiiviysvaatimukset
Asennus:
- Helppo asennus
- Säästää asennusaikaa ja tilaa
- Varmistaa materiaalin säästön
Käyttölämpötila: -40°C ... +85°C
Eristyspaksuus [mm]: 9
Mitat [mm]: Ø100; Ø125; Ø160; Ø200
Väri: Musta
EUROPLASTin eristetyt metalliset T-liitokset on suunniteltu ilmanvaihto, ilmastoinnin ja lämmöntalteenoton tarpeisiin, joissa on lisävaatimuksia energiatehokkuuden suhteen. Käytetty eristys takaa erinomaisen äänieristyksen, lämpöeristyksen ja suojaa kondensaation muodostumiselta. Käytetty materiaali täyttää B-luokan paloturvallisuusstandardit. Tehtaalla asennettu eristys vähentää merkittävästi asennusaikaa ja -resursseja kohteessa sekä varmistaa eristyksen laadun.
| Tuotekoodi | Nimi | EAN | Halkaisija | Luokka | |
|---|---|---|---|---|---|
|
IF09-TCPS100-100
|
eristetty T-haara metalli-, Ø100-Ø100mm kumien kanssa, puristettu, eristäytyminen 9mm
|
4750492030240
|
Ø 100-100 mm | B; D |
|
IF09-TCPS125-100
|
eristetty T-haara metalli-, Ø125-Ø100mm kumien kanssa, puristettu, eristäytyminen 9mm
|
4750492030257
|
Ø 125-100 mm | B; D |
|
IF09-TCPS125-125
|
eristetty T-haara metalli-, Ø125-Ø125mm kumien kanssa, puristettu, eristäytyminen 9mm
|
4750492030233
|
Ø 125-125 mm | B; D |
|
IF09-TCPS160-100
|
eristetty T-haara metalli-, Ø160-Ø100mm kumien kanssa, puristettu, eristäytyminen 9mm
|
4750492030264
|
Ø 160-100 mm | B; D |
|
IF09-TCPS160-125
|
eristetty T-haara metalli-, Ø160-Ø125mm kumien kanssa, puristettu, eristäytyminen 9mm
|
4750492030271
|
Ø 160-125 mm | B; D |
|
IF09-TCPS160-160
|
eristetty T-haara metalli-, Ø160-Ø160mm kumien kanssa, puristettu, eristäytyminen 9mm
|
4750492030288
|
Ø 160-160 mm | B; D |
|
IF09-TCPS200-125
|
eristetty T-haara metalli-, Ø200-Ø125mm kumien kanssa, puristettu, eristäytyminen 9mm
|
4750492030295
|
Ø 200-125 mm | B; D |
|
IF09-TCPS200-160
|
eristetty T-haara metalli-, Ø200-Ø160mm kumien kanssa, puristettu, eristäytyminen 9mm
|
4750492030301
|
Ø 200-160 mm | B; D |
|
IF09-TCPS200-200
|
eristetty T-haara metalli-, Ø200-Ø200mm kumien kanssa, eristäytyminen 9mm
|
4750492030318
|
Ø 200-200 mm | B; D |
| Tyyppi | ØD1nom [mm] |
ØD3nom [mm] |
L [mm] |
L3 [mm] |
T [mm] |
m [kg] |
| IF09-TCPS100-100* | 100 | 100 | 195 | 71 | 9 | 0,55 |
| IF09-TCPS125-100* | 125 | 100 | 195 | 79 | 9 | 0,63 |
| IF09-TCPS125-125* | 125 | 125 | 220 | 82 | 9 | 0,72 |
| IF09-TCPS160-100* | 160 | 100 | 195 | 97 | 9 | 0,76 |
| IF09-TCPS160-125* | 160 | 125 | 220 | 99 | 9 | 0,86 |
| IF09-TCPS160-160* | 160 | 160 | 255 | 99 | 9 | 1,08 |
| IF09-TCPS200-125* | 200 | 125 | 230 | 118 | 9 | 1,04 |
| IF09-TCPS200-160* | 200 | 160 | 265 | 129 | 9 | 1,31 |
| IF09-TCPS200-200 | 200 | 200 | 270 | 110 | 9 | 1,13 |
*Puristettu
| Tärkeät ominaisuudet | Käyttöominaisuudet | Testausstandardi |
| Lämmönjohtavuuskerroin (kaikille paksuuksille) |
-10°C - 0,034 W/(m*K) 0°C - 0,036 W/(m*K) 25°C - 0,037 W/(m*K) 40°C - 0,041 W/(m*K) |
EN 12667 |
| Reaktio tuleen | B-s3, d0 | EN 13501-1 |
| Käyttölämpötila | -40°C ... +85°C |
