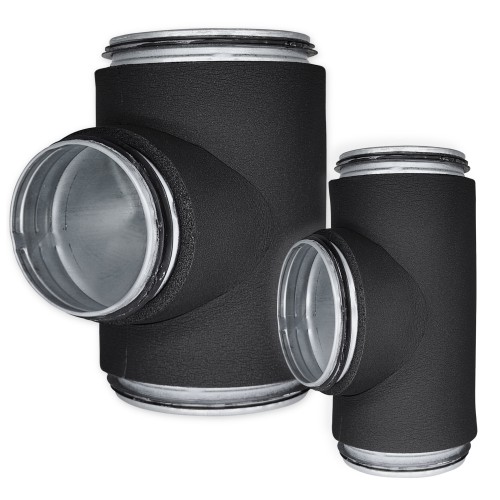

isoleeritud kolmikud ühendused tihendiga kummidega IF-TCPS
Disain:
- Valmistatud tsingitud terasest
- EPDM tihenduskummidega
- Kaetud elastse elastomeervahtisolatsiooniga (FEF)
- Isolatsioonimaterjal vastab B-klassi tuleohutusstandarditele
- Süsteemielemendid vastavad D tihedusklassi standarditele
Paigaldamine:
- Lihtne paigaldamine
- Säästab paigaldusaega ja ruumi
- Tagab materjalide säästmise
Töötemperatuur: -40°C ... +85°C
Isolatsiooni paksus [mm]: 9
Mõõdud [mm]: Ø100; Ø125; Ø160; Ø200
Värvid: Must
EUROPLAST-i isoleeritud metallist T-liited on mõeldud ventilatsiooni, konditsioneerimise ja rekuperatsiooni jaoks, kus on täiendavad nõuded energiatõhususele. Kasutatav isolatsioon tagab suurepärase heliisolatsiooni, soojusisolatsiooni ja kaitseb kondensaadi tekkimise eest. Kasutatav materjal vastab B-klassi tuleohutusstandarditele. Tehases paigaldatud isolatsioon vähendab oluliselt paigaldusaega ja objektil vajaminevaid ressursse ning tagab isolatsiooni kvaliteedi.
| Toote kood | Tootenimi | EAN | Läbimõõt | Klass | |
|---|---|---|---|---|---|
|
IF09-TCPS100-100
|
isoleeritud kolmik ühendus metallist, Ø100-Ø100mm kummidega, pressitud, isolatsioon 9mm
|
4750492030240
|
Ø 100-100 mm | B; D |
|
IF09-TCPS125-100
|
isoleeritud kolmik ühendus metallist, Ø125-Ø100mm kummidega, pressitud, isolatsioon 9mm
|
4750492030257
|
Ø 125-100 mm | B; D |
|
IF09-TCPS125-125
|
isoleeritud kolmik ühendus metallist, Ø125-Ø125mm kummidega, pressitud, isolatsioon 9mm
|
4750492030233
|
Ø 125-125 mm | B; D |
|
IF09-TCPS160-100
|
isoleeritud kolmik ühendus metallist, Ø160-Ø100mm kummidega, pressitud, isolatsioon 9mm
|
4750492030264
|
Ø 160-100 mm | B; D |
|
IF09-TCPS160-125
|
isoleeritud kolmik ühendus metallist, Ø160-Ø125mm kummidega, pressitud, isolatsioon 9mm
|
4750492030271
|
Ø 160-125 mm | B; D |
|
IF09-TCPS160-160
|
isoleeritud kolmik ühendus metallist, Ø160-Ø160mm kummidega, pressitud, isolatsioon 9mm
|
4750492030288
|
Ø 160-160 mm | B; D |
|
IF09-TCPS200-125
|
isoleeritud kolmik ühendus metallist, Ø200-Ø125mm kummidega, pressitud, isolatsioon 9mm
|
4750492030295
|
Ø 200-125 mm | B; D |
|
IF09-TCPS200-160
|
isoleeritud kolmik ühendus metallist, Ø200-Ø160mm kummidega, pressitud, isolatsioon 9mm
|
4750492030301
|
Ø 200-160 mm | B; D |
|
IF09-TCPS200-200
|
isoleeritud kolmik ühendus metallist, Ø200-Ø200mm kummidega, isolatsioon 9mm
|
4750492030318
|
Ø 200-200 mm | B; D |
| Tüüp | ØD1nom [mm] |
ØD3nom [mm] |
L [mm] |
L3 [mm] |
T [mm] |
m [kg] |
| IF09-TCPS100-100* | 100 | 100 | 195 | 71 | 9 | 0,55 |
| IF09-TCPS125-100* | 125 | 100 | 195 | 79 | 9 | 0,63 |
| IF09-TCPS125-125* | 125 | 125 | 220 | 82 | 9 | 0,72 |
| IF09-TCPS160-100* | 160 | 100 | 195 | 97 | 9 | 0,76 |
| IF09-TCPS160-125* | 160 | 125 | 220 | 99 | 9 | 0,86 |
| IF09-TCPS160-160* | 160 | 160 | 255 | 99 | 9 | 1,08 |
| IF09-TCPS200-125* | 200 | 125 | 230 | 118 | 9 | 1,04 |
| IF09-TCPS200-160* | 200 | 160 | 265 | 129 | 9 | 1,31 |
| IF09-TCPS200-200 | 200 | 200 | 270 | 110 | 9 | 1,13 |
*Pressitud
| Olulised omadused | Tööomadused | Testimisstandard |
| Soojusjuhtivuse koefitsient (kõigi paksuste jaoks) |
-10°C - 0,034 W/(m*K) 0°C - 0,036 W/(m*K) 25°C - 0,037 W/(m*K) 40°C - 0,041 W/(m*K) |
EN 12667 |
| Reaktsioon tulele | B-s3, d0 | EN 13501-1 |
| Töötemperatuur | -40°C ... +85°C |
