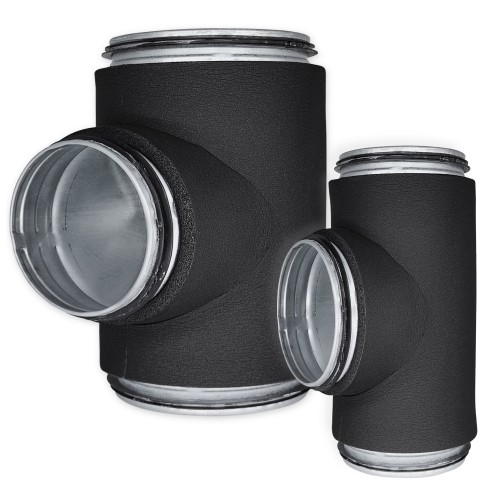

izoliuoti trišakiai su tarpinėmis IF-TCPS
Konstrukcija:
- Pagaminti iš cinkuoto plieno
- Su EPDM sandarinimo tarpinėmis
- Padengti lanksčia elastomerine putplasčio izoliacija (FEF)
- Izoliacinė medžiaga atitinka B klasės priešgaisrinius standartus
- Sistemos elementai atitinka D klasės sandarumo standartus
Montavimas:
- Lengvas montavimas
- Taupo montavimo laiką ir erdvę
- Užtikrina medžiagų taupymą
Darbinė temperatūra: -40°C ... +85°C
Izoliacijos storis [mm]: 9
Matmenys [mm]: Ø100; Ø125; Ø160; Ø200
Spalva: Juoda
Izoliuotos metaliniai EUROPLAST trišakiai yra skirti ventiliacijai, kondicionavimui ir rekuperacijai su papildomais energijos efektyvumo reikalavimais. Naudojama izoliacija užtikrina puikią garso izoliaciją, šilumos izoliaciją ir apsaugą nuo kondensato susidarymo. Naudojama medžiaga atitinka B klasės priešgaisrinės saugos standartus. Gamyklinė izoliacija žymiai sumažina montavimo laiką ir išteklius objekte bei užtikrina izoliacijos kokybę.
| Produkto kodas | Pavadinimas | EAN | Skersmuo | Klasė | |
|---|---|---|---|---|---|
|
IF09-TCPS100-100
|
izoliuotas trišakis metalinis, Ø100-Ø100mm su tarpinėmis, presuotas, izoliacija 9mm
|
4750492030240
|
Ø 100-100 mm | B; D |
|
IF09-TCPS125-100
|
izoliuotas trišakis metalinis, Ø125-Ø100mm su tarpinėmis, presuotas, izoliacija 9mm
|
4750492030257
|
Ø 125-100 mm | B; D |
|
IF09-TCPS125-125
|
izoliuotas trišakis metalinis, Ø125-Ø125mm su tarpinėmis, presuotas, izoliacija 9mm
|
4750492030233
|
Ø 125-125 mm | B; D |
|
IF09-TCPS160-100
|
izoliuotas trišakis metalinis, Ø160-Ø100mm su tarpinėmis, presuotas, izoliacija 9mm
|
4750492030264
|
Ø 160-100 mm | B; D |
|
IF09-TCPS160-125
|
izoliuotas trišakis metalinis, Ø160-Ø125mm su tarpinėmis, presuotas, izoliacija 9mm
|
4750492030271
|
Ø 160-125 mm | B; D |
|
IF09-TCPS160-160
|
izoliuotas trišakis metalinis, Ø160-Ø160mm su tarpinėmis, presuotas, izoliacija 9mm
|
4750492030288
|
Ø 160-160 mm | B; D |
|
IF09-TCPS200-125
|
izoliuotas trišakis metalinis, Ø200-Ø125mm su tarpinėmis, presuotas, izoliacija 9mm
|
4750492030295
|
Ø 200-125 mm | B; D |
|
IF09-TCPS200-160
|
izoliuotas trišakis metalinis, Ø200-Ø160mm su tarpinėmis, presuotas, izoliacija 9mm
|
4750492030301
|
Ø 200-160 mm | B; D |
|
IF09-TCPS200-200
|
izoliuotas trišakis metalinis, Ø200-Ø200mm su tarpinėmis, izoliacija 9mm
|
4750492030318
|
Ø 200-200 mm | B; D |
| Tipas | ØD1nom [mm] |
ØD3nom [mm] |
L [mm] |
L3 [mm] |
T [mm] |
m [kg] |
| IF09-TCPS100-100* | 100 | 100 | 195 | 71 | 9 | 0,55 |
| IF09-TCPS125-100* | 125 | 100 | 195 | 79 | 9 | 0,63 |
| IF09-TCPS125-125* | 125 | 125 | 220 | 82 | 9 | 0,72 |
| IF09-TCPS160-100* | 160 | 100 | 195 | 97 | 9 | 0,76 |
| IF09-TCPS160-125* | 160 | 125 | 220 | 99 | 9 | 0,86 |
| IF09-TCPS160-160* | 160 | 160 | 255 | 99 | 9 | 1,08 |
| IF09-TCPS200-125* | 200 | 125 | 230 | 118 | 9 | 1,04 |
| IF09-TCPS200-160* | 200 | 160 | 265 | 129 | 9 | 1,31 |
| IF09-TCPS200-200 | 200 | 200 | 270 | 110 | 9 | 1,13 |
*Presuoti
| Esminės savybės | Eksploatacinės savybės | Bandymų standartas |
| Šilumos laidumo koeficientas (visiems storiams) |
-10°C - 0,034 W/(m*K) 0°C - 0,036 W/(m*K) 25°C - 0,037 W/(m*K) 40°C - 0,041 W/(m*K) |
EN 12667 |
| Ugnies reakcija | B-s3, d0 | EN 13501-1 |
| Darbinė temperatūra | -40°C ... +85°C |
