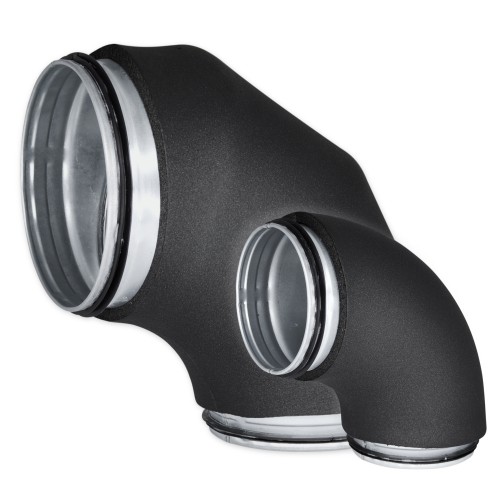

izoliuotos alkūnės su tarpinėmis IF-BFS90°

Konstrukcija:

  • Pagaminti iš cinkuoto plieno
  • Su EPDM sandarinimo tarpinėmis
  • Padengti lanksčia elastomerine putplasčio izoliacija (FEF)
  • Izoliacinė medžiaga atitinka B klasės priešgaisrinius standartus
  • Sistemos elementai atitinka D klasės sandarumo standartus



Montavimas:

  • Lengvas montavimas
  • Taupo montavimo laiką ir erdvę
  • Užtikrina medžiagų taupymą



Darbinė temperatūra: -40°C ... +85°C
Izoliacijos storis [mm]: 9
Matmenys [mm]: Ø100; Ø125; Ø160; Ø200
Spalva: Juoda





Izoliuotos metalinės EUROPLAST ortakių alkūnės yra skirtos ventiliacijai, kondicionavimui ir rekuperacijai su papildomais energijos efektyvumo reikalavimais. Naudojama izoliacija užtikrina puikią garso izoliaciją, šilumos izoliaciją ir apsaugą nuo kondensato susidarymo. Naudojama medžiaga atitinka B klasės priešgaisrinės saugos standartus. Gamyklinė izoliacija žymiai sumažina montavimo laiką ir išteklius objekte bei užtikrina izoliacijos kokybę.

Skersmuo

Klasė

Rūšiuoti pagal

Produkto kodas Pavadinimas EAN Skersmuo Klasė
IF09-BFS90-100
IF09-BFS90-100
izoliuota alkūnė metalinė, 90°- Ø100mm su tarpinėmis, presuota, izoliacija 9mm
4750492029930
Ø 100 mm B; D
IF09-BFS90-125
IF09-BFS90-125
izoliuota alkūnė metalinė, 90°- Ø125mm su tarpinėmis, presuota, izoliacija 9mm
4750492029947
Ø 125 mm B; D
IF09-BFS90-160
IF09-BFS90-160
izoliuota alkūnė metalinė, 90°- Ø160mm su tarpinėmis, izoliacija 9mm
4750492029954
Ø 160 mm B; D
IF09-BFS90-200
IF09-BFS90-200
izoliuota alkūnė metalinė, 90°- Ø200mm su tarpinėmis, izoliacija 9mm
4750492029961
Ø 200 mm B; D



Tipas ØDnom
[mm]
rm
[mm]
L
[mm]
T
[mm]
m
[kg]
IF09-BFS90-100* 100 100 100 9 0,35
IF09-BFS90-125* 125 125 125 9 0,52
IF09-BFS90-160 160 160 160 9 0,90
IF09-BFS90-200 200 200 200 9 1,32

*Presuoti





Esminės savybės Eksploatacinės savybės Bandymų standartas
Šilumos laidumo koeficientas
(visiems storiams)
-10°C - 0,034 W/(m*K)
0°C - 0,036 W/(m*K)
25°C - 0,037 W/(m*K)
40°C - 0,041 W/(m*K)
EN 12667
Ugnies reakcija B-s3, d0 EN 13501-1
Darbinė temperatūra -40°C ... +85°C
