Produkte ISOLIERT RUNDSYSTEM AUS METALL isoliert Bögen mit Lippendichtungen IF-BFS90°

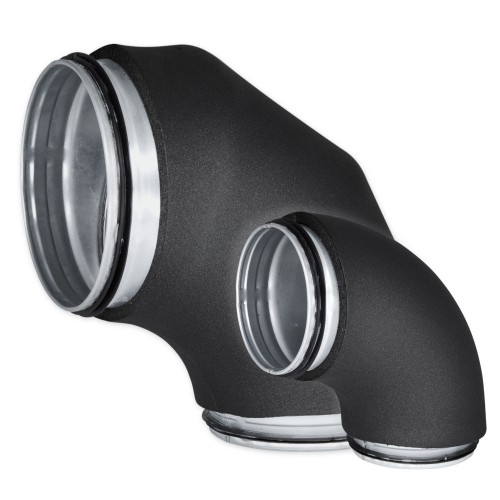

isoliert Bögen mit Lippendichtungen IF-BFS90°

  • Gallery

Konstruktion:

  • Aus verzinktem Stahl gefertigt
  • Mit EPDM-Dichtungen
  • Mit einer flexiblen Elastomerschaum (FEF)-Isolierung beschichtet
  • Das Isoliermaterial entspricht den Brandschutzstandards der Klasse B
  • Die Systemelemente entsprechen der D-Luftdichtheitsklasse



Installation:

  • Einfache Montage
  • Spart Installationszeit und Platz
  • Sorgt für Materialeinsparungen



Betriebstemperatur: -40°C ... +85°C
Isolierdicke [mm]: 9
Abmessungen [mm]: Ø100; Ø125; Ø160; Ø200
Farben: Schwarz





Produkte ansehen

Isolierte Metall-Luftkanalbögen von EUROPLAST sind für Lüftungs-, Klimaanlagen- und Wärmerückgewinnungssysteme mit zusätzlichen Anforderungen an die Energieeffizienz konzipiert. Die verwendete Isolierung bietet hervorragenden Schallschutz, Wärmedämmung und schützt vor Kondensationsbildung. Das verwendete Material entspricht den Brandschutzstandards der Klasse B. Die werkseitig aufgebrachte Isolierung reduziert die Montagezeit und den Ressourcenaufwand vor Ort erheblich und gewährleistet die Isolierungsqualität.

Verbindung

Klasse

Sortiere nach

Produktcode Name EAN Verbindung Klasse
IF09-BFS90-100
IF09-BFS90-100
isoliert Bogen Metall, 90°- Ø100mm mit Lippendichtungen, gepresst, Isolation 9mm
4750492029930
 Ø 100 mm B; D
IF09-BFS90-125
IF09-BFS90-125
isoliert Bogen Metall, 90°- Ø125mm mit Lippendichtungen, gepresst, Isolation 9mm
4750492029947
 Ø 125 mm B; D
IF09-BFS90-160
IF09-BFS90-160
isoliert Bogen Metall, 90°- Ø160mm mit Lippendichtungen, Isolation 9mm
4750492029954
 Ø 160 mm B; D
IF09-BFS90-200
IF09-BFS90-200
isoliert Bogen Metall, 90°- Ø200mm mit Lippendichtungen, Isolation 9mm
4750492029961
 Ø 200 mm B; D



Typ ØDnom
[mm]		 rm
[mm]		 L
[mm]		 T
[mm]		 m
[kg]
IF09-BFS90-100* 100 100 100 9 0,35
IF09-BFS90-125* 125 125 125 9 0,52
IF09-BFS90-160 160 160 160 9 0,90
IF09-BFS90-200 200 200 200 9 1,32

*Gepresst





Wesentliche Merkmale Betriebseigenschaften Prüfstandard
Wärmeleitkoeffizient
(für alle Dicken)		 -10°C - 0,034 W/(m*K)
0°C - 0,036 W/(m*K)
25°C - 0,037 W/(m*K)
40°C - 0,041 W/(m*K)		 EN 12667
Reaktion auf Feuer B-s3, d0 EN 13501-1
Betriebstemperatur -40°C ... +85°C
