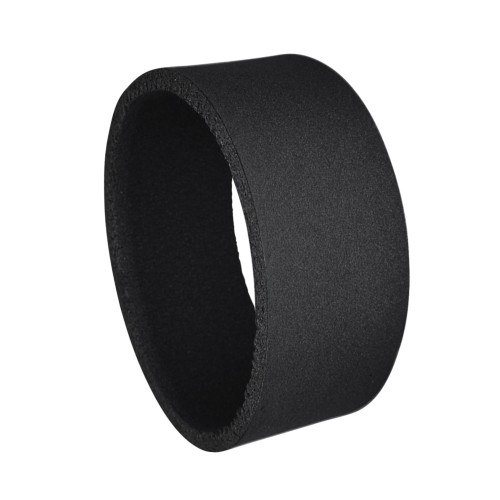

Isolierdichtungen für Anschlüsse IF-U

Konstruktion:

  • Aus flexiblem elastomerem Schaumstoff (FEF) zur Isolierung
  • Das Isoliermaterial entspricht den Brandschutzstandards der Klasse B



Installation:

  • Einfache Montage
  • Spart Installationszeit und Platz
  • Sorgt für Materialeinsparungen



Betriebstemperatur: -40°C ... +85°C
Abmessungen [mm]: Ø100; Ø125; Ø160; Ø200
Farben: Schwarz





Dichtgummis sind dazu bestimmt, Isolationsverbindungen abzudecken. Die Dichtungen bieten nicht nur Schall- und Wärmedämmung, sondern dienen auch als Schutzbarriere gegen Wärmebrücken und Kondensation. Die Eigenschaften des Elastomerschaums ermöglichen eine einfache Anwendung der Dichtungen auf verschiedenen Verbindungskonfigurationen und sorgen für einen dichten Sitz.

Breite

Verbindung

Klasse

Sortiere nach

Produktcode Name EAN Breite Verbindung Klasse
IF-U100
IF-U100
Isolierdichtung für Anschlüsse, Ø100mm, 2 Stk.
4750492030844
50 mm Ø 100 mm B
IF-U125
IF-U125
Isolierdichtung für Anschlüsse, Ø125mm, 2 Stk.
4750492030868
50 mm Ø 125 mm B
IF-U160
IF-U160
Isolierdichtung für Anschlüsse, Ø160mm, 2 Stk.
4750492030875
50 mm Ø 160 mm B
IF-U200
IF-U200
Isolierdichtung für Anschlüsse, Ø200mm, 2 Stk.
4750492030882
50 mm Ø 200 mm B






Typ ØDnom
[mm]
H
[mm]
T
[mm]
m
[kg]
IF09-U100 100 50 6 0,007
IF09-U125 125 50 6 0,008
IF09-U160 160 50 6 0,010
IF09-U200 200 50 6 0,013







Wesentliche Merkmale Betriebseigenschaften Prüfstandard
Wärmeleitkoeffizient
(für alle Dicken)
-10°C - 0,034 W/(m*K)
0°C - 0,036 W/(m*K)
25°C - 0,037 W/(m*K)
40°C - 0,041 W/(m*K)
EN 12667
Reaktion auf Feuer B-s3, d0 EN 13501-1
Betriebstemperatur -40°C ... +85°C
