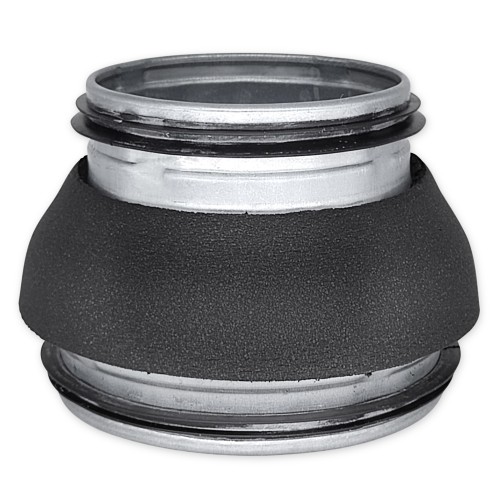

isoliert Reduzierungen konzentrische mit Lippendichtungen IF-RCLS

Konstruktion:

  • Aus verzinktem Stahl gefertigt
  • Mit EPDM-Dichtungen
  • Mit einer flexiblen Elastomerschaum (FEF)-Isolierung beschichtet
  • Das Isoliermaterial entspricht den Brandschutzstandards der Klasse B
  • Die Systemelemente entsprechen der D-Luftdichtheitsklasse



Installation:

  • Einfache Montage
  • Spart Installationszeit und Platz
  • Sorgt für Materialeinsparungen



Betriebstemperatur: -40°C ... +85°C
Isolierdicke [mm]: 9
Abmessungen [mm]: Ø100; Ø125; Ø160; Ø200
Farben: Schwarz





Isolierte Metall-Luftkanal-Reduzierungen von EUROPLAST sind für Lüftungs-, Klimaanlagen- und Wärmerückgewinnungssysteme mit zusätzlichen Anforderungen an die Energieeffizienz konzipiert. Die verwendete Isolierung bietet hervorragenden Schallschutz, Wärmedämmung und schützt vor Kondensationsbildung. Das verwendete Material entspricht den Brandschutzstandards der Klasse B. Die werkseitig aufgebrachte Isolierung reduziert die Montagezeit und den Ressourcenaufwand vor Ort erheblich und gewährleistet die Isolierungsqualität.

Verbindung

Klasse

Sortiere nach

Produktcode Name EAN Verbindung Klasse
IF09-RCLS125-100
IF09-RCLS125-100
isoliert Übergangsstück Metall, Ø125-Ø100mm mit Lippendichtungen, gepresst, Isolation 9mm
4750492030097
Ø 125-100 mm B; D
IF09-RCLS160-100
IF09-RCLS160-100
isoliert Übergangsstück Metall, Ø160-Ø100mm mit Lippendichtungen, gepresst, Isolation 9mm
4750492030103
Ø 160-100 mm B; D
IF09-RCLS160-125
IF09-RCLS160-125
isoliert Übergangsstück Metall, Ø160-Ø125mm mit Lippendichtungen, gepresst, Isolation 9mm
4750492030110
Ø 160-125 mm B; D
IF09-RCLS200-100
IF09-RCLS200-100
isoliert Übergangsstück Metall, Ø200-Ø100mm mit Lippendichtungen, gepresst, Isolation 9mm
4750492030127
Ø 200-100 mm B; D
IF09-RCLS200-125
IF09-RCLS200-125
isoliert Übergangsstück Metall, Ø200-Ø125mm mit Lippendichtungen, gepresst, Isolation 9mm
4750492030134
Ø 200-125 mm B; D
IF09-RCLS200-160
IF09-RCLS200-160
isoliert Übergangsstück Metall, Ø200-Ø160mm mit Lippendichtungen, gepresst, Isolation 9mm
4750492030141
Ø 200-160 mm B; D






Typ ØD1nom
[mm]
ØD2nom
[mm]
L
[mm]
T
[mm]
m
[kg]
IF09-RCLS125-100* 125 100 34 9 0,19
IF09-RCLS160-100* 160 100 56 9 0,28
IF09-RCLS160-125* 160 125 45 9 0,24
IF09-RCLS200-100* 200 100 65 9 0,40
IF09-RCLS200-125* 200 125 57 9 0,36
IF09-RCLS200-160* 200 160 37 9 0,30

*Gepresst





Wesentliche Merkmale Betriebseigenschaften Prüfstandard
Wärmeleitkoeffizient
(für alle Dicken)
-10°C - 0,034 W/(m*K)
0°C - 0,036 W/(m*K)
25°C - 0,037 W/(m*K)
40°C - 0,041 W/(m*K)
EN 12667
Reaktion auf Feuer B-s3, d0 EN 13501-1
Betriebstemperatur -40°C ... +85°C
