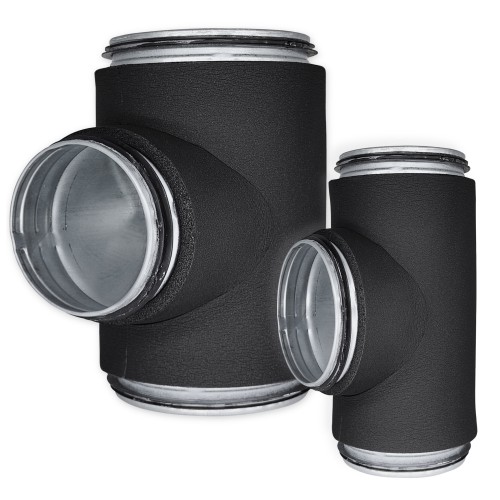

izolēti trejgabali ar gumijām IF-TCPS
Konstrukcija:
- Izgatavoti no cinkota tērauda
- Ar EPDM blīvgumijām
- Pārklāti ar elastīgu elastomēraputu (FEF) izolāciju
- Izolācijas materiāls atbilst B klases ugunsdrošības standartiem
- Sistēmas elementi atbilst D hermētiskuma klasei
Montāža:
- Ērta montāža
- Ekonomē montāžas laiku un vietu
- Nodrošina materiālu ekonomiju
Darbības temperatūra: -40°C ... +85°C
Izolācijas biezums [mm]: 9
Izmēri [mm]: Ø100; Ø125; Ø160; Ø200
Krāsas: Melna
Izolēti metāla trejgabali no EUROPLAST paredzēti ventilācijas, kondicionēšanas un rekuperācijas vajadzībām ar papildus prasībām pret energoefektivitāti. Izmantojamā izolācija nodrošina lielisku skaņas izolāciju, siltuma izolāciju un pasargā pret kondensāta veidošanos. Izmantojamais materiāls atbilst B klases ugunsdrošības standartiem. Rūpnīcā uzklāta izolācija būtiski samazina montāžas laiku un patērējamos resursus objektā, kā arī nodrošina izolācijas kvalitāti.
| Artikuls | Nosaukums | EAN | Savienojums | Klase | |
|---|---|---|---|---|---|
|
IF09-TCPS100-100
|
izolēts trejgabals metāla, Ø100-Ø100mm ar gumijām, presēts, izolācija 9mm
|
4750492030240
|
Ø 100-100 mm | B; D |
|
IF09-TCPS125-100
|
izolēts trejgabals metāla, Ø125-Ø100mm ar gumijām, presēts, izolācija 9mm
|
4750492030257
|
Ø 125-100 mm | B; D |
|
IF09-TCPS125-125
|
izolēts trejgabals metāla, Ø125-Ø125mm ar gumijām, presēts, izolācija 9mm
|
4750492030233
|
Ø 125-125 mm | B; D |
|
IF09-TCPS160-100
|
izolēts trejgabals metāla, Ø160-Ø100mm ar gumijām, presēts, izolācija 9mm
|
4750492030264
|
Ø 160-100 mm | B; D |
|
IF09-TCPS160-125
|
izolēts trejgabals metāla, Ø160-Ø125mm ar gumijām, presēts, izolācija 9mm
|
4750492030271
|
Ø 160-125 mm | B; D |
|
IF09-TCPS160-160
|
izolēts trejgabals metāla, Ø160-Ø160mm ar gumijām, presēts, izolācija 9mm
|
4750492030288
|
Ø 160-160 mm | B; D |
|
IF09-TCPS200-125
|
izolēts trejgabals metāla, Ø200-Ø125mm ar gumijām, presēts, izolācija 9mm
|
4750492030295
|
Ø 200-125 mm | B; D |
|
IF09-TCPS200-160
|
izolēts trejgabals metāla, Ø200-Ø160mm ar gumijām, presēts, izolācija 9mm
|
4750492030301
|
Ø 200-160 mm | B; D |
|
IF09-TCPS200-200
|
izolēts trejgabals metāla, Ø200-Ø200mm ar gumijām, izolācija 9mm
|
4750492030318
|
Ø 200-200 mm | B; D |
| Veids | ØD1nom [mm] |
ØD3nom [mm] |
L [mm] |
L3 [mm] |
T [mm] |
m [kg] |
| IF09-TCPS100-100* | 100 | 100 | 195 | 71 | 9 | 0,55 |
| IF09-TCPS125-100* | 125 | 100 | 195 | 79 | 9 | 0,63 |
| IF09-TCPS125-125* | 125 | 125 | 220 | 82 | 9 | 0,72 |
| IF09-TCPS160-100* | 160 | 100 | 195 | 97 | 9 | 0,76 |
| IF09-TCPS160-125* | 160 | 125 | 220 | 99 | 9 | 0,86 |
| IF09-TCPS160-160* | 160 | 160 | 255 | 99 | 9 | 1,08 |
| IF09-TCPS200-125* | 200 | 125 | 230 | 118 | 9 | 1,04 |
| IF09-TCPS200-160* | 200 | 160 | 265 | 129 | 9 | 1,31 |
| IF09-TCPS200-200 | 200 | 200 | 270 | 110 | 9 | 1,13 |
*Presēti
| Būtiskie raksturlielumi | Ekspluatācijas īpašības | Testēšanas standarts |
| Siltumvadītspējas koeficients (visiem biezumiem) |
-10°C - 0,034 W/(m*K) 0°C - 0,036 W/(m*K) 25°C - 0,037 W/(m*K) 40°C - 0,041 W/(m*K) |
EN 12667 |
| Reakcija uz uguni | B-s3, d0 | EN 13501-1 |
| Darbības temperatūra | -40°C ... +85°C |
