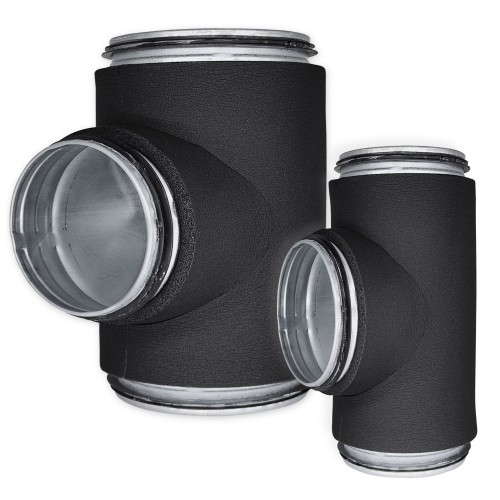

isolée tés équerre avec des caoutchoucs IF-TCPS
Conception:
- Fabriqué en acier galvanisé
- Avec des joints d'étanchéité en EPDM
- Revêtu d'une isolation en mousse élastomère flexible (FEF)
- Le matériau isolant est conforme aux normes de sécurité incendie de classe B
- Les éléments du système répondent aux normes d'étanchéité de classe D
Installation:
- Installation facile
- Économise du temps et de l'espace lors de l'installation
- Assure des économies de matériaux
Température de fonctionnement: -40°C ... +85°C
Épaisseur de l'isolation [mm]: 9
Dimensions [mm]: Ø100 ; Ø125 ; Ø160 ; Ø200
Couleurs: Noir
Les raccords en T métalliques isolés de EUROPLAST sont conçus pour la ventilation, la climatisation et la récupération de chaleur, avec des exigences supplémentaires en matière d'efficacité énergétique. L'isolation utilisée assure une excellente isolation phonique, thermique et protège contre la formation de condensation. Le matériau utilisé est conforme aux normes de sécurité incendie de classe B. L'isolation appliquée en usine réduit considérablement le temps d'installation et les ressources nécessaires sur site, tout en garantissant la qualité de l'isolation.
| Article | Nom | EAN | Connexion | Classe | |
|---|---|---|---|---|---|
|
IF09-TCPS100-100
|
isolée té équerre métal, Ø100-Ø100mm, avec des caoutchoucs, pressé, isolement 9mm
|
4750492030240
|
Ø 100-100 mm | B; D |
|
IF09-TCPS125-100
|
isolée té équerre métal, Ø125-Ø100mm, avec des caoutchoucs, pressé, isolement 9mm
|
4750492030257
|
Ø 125-100 mm | B; D |
|
IF09-TCPS125-125
|
isolée té équerre métal, Ø125-Ø125mm, avec des caoutchoucs, pressé, isolement 9mm
|
4750492030233
|
Ø 125-125 mm | B; D |
|
IF09-TCPS160-100
|
isolée té équerre métal, Ø160-Ø100mm, avec des caoutchoucs, pressé, isolement 9mm
|
4750492030264
|
Ø 160-100 mm | B; D |
|
IF09-TCPS160-125
|
isolée té équerre métal, Ø160-Ø125mm avec des caoutchoucs, pressé, isolement 9mm
|
4750492030271
|
Ø 160-125 mm | B; D |
|
IF09-TCPS160-160
|
isolée té équerre métal, Ø160-Ø160mm avec des caoutchoucs, pressé, isolement 9mm
|
4750492030288
|
Ø 160-160 mm | B; D |
|
IF09-TCPS200-125
|
isolée té équerre métal, Ø200-Ø125mm avec des caoutchoucs, pressé, isolement 9mm
|
4750492030295
|
Ø 200-125 mm | B; D |
|
IF09-TCPS200-160
|
isolée té équerre métal, Ø200-Ø160mm avec des caoutchoucs, pressé, isolement 9mm
|
4750492030301
|
Ø 200-160 mm | B; D |
|
IF09-TCPS200-200
|
isolée té équerre métal, Ø200-Ø200mm avec des caoutchoucs, isolement 9mm
|
4750492030318
|
Ø 200-200 mm | B; D |
| Taper | ØD1nom [mm] |
ØD3nom [mm] |
L [mm] |
L3 [mm] |
T [mm] |
m [kg] |
| IF09-TCPS100-100* | 100 | 100 | 195 | 71 | 9 | 0,55 |
| IF09-TCPS125-100* | 125 | 100 | 195 | 79 | 9 | 0,63 |
| IF09-TCPS125-125* | 125 | 125 | 220 | 82 | 9 | 0,72 |
| IF09-TCPS160-100* | 160 | 100 | 195 | 97 | 9 | 0,76 |
| IF09-TCPS160-125* | 160 | 125 | 220 | 99 | 9 | 0,86 |
| IF09-TCPS160-160* | 160 | 160 | 255 | 99 | 9 | 1,08 |
| IF09-TCPS200-125* | 200 | 125 | 230 | 118 | 9 | 1,04 |
| IF09-TCPS200-160* | 200 | 160 | 265 | 129 | 9 | 1,31 |
| IF09-TCPS200-200 | 200 | 200 | 270 | 110 | 9 | 1,13 |
*Pressé
| Caractéristiques essentielles | Propriétés d'exploitation | Norme de test |
| Coefficient de conductivité thermique (pour toutes les épaisseurs) |
-10°C - 0,034 W/(m*K) 0°C - 0,036 W/(m*K) 25°C - 0,037 W/(m*K) 40°C - 0,041 W/(m*K) |
EN 12667 |
| Réaction au feu | B-s3, d0 | EN 13501-1 |
| Température de fonctionnement | -40°C ... +85°C |
