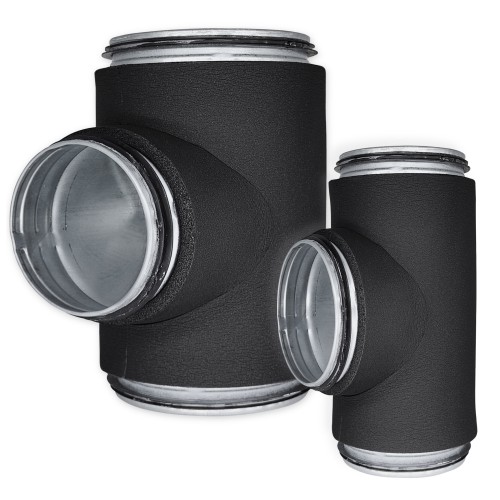

изолированные тройники с резинками IF-TCPS
Конструкция:
- Изготовлено из оцинкованной стали
- С EPDM уплотнительными прокладками
- Покрыты гибкой изоляцией из эластомерной пены (FEF)
- Изоляционный материал соответствует стандартам пожарной безопасности класса B
- Элементы системы соответствуют классу герметичности D
Установка:
- Легкий монтаж
- Экономит время и пространство при установке
- Обеспечивает экономию материала
Рабочая температура: -40°C ... +85°C
Толщина изоляции [мм]: 9
Размеры [мм]: Ø100; Ø125; Ø160; Ø200
Цвета: Черный
Изолированные металлические Т-образные соединения от EUROPLAST предназначены для вентиляции, кондиционирования и рекуперации с дополнительными требованиями к энергоэффективности. Применяемая изоляция обеспечивает отличную звукоизоляцию, теплоизоляцию и защищает от образования конденсата. Используемый материал соответствует стандартам пожарной безопасности класса B. Заводская изоляция существенно сокращает время монтажа и расходуемые материалы на объекте, а также обеспечивает качество изоляции.
| Артикул | Наименование | EAN | Подключение | Класс | |
|---|---|---|---|---|---|
|
IF09-TCPS100-100
|
изолированный тройник металлический, Ø100-Ø100mm с резинками, прессованный, изоляция 9мм
|
4750492030240
|
Ø 100-100 mm | B; D |
|
IF09-TCPS125-100
|
изолированный тройник металлический, Ø125-Ø100mm с резинками, прессованный, изоляция 9мм
|
4750492030257
|
Ø 125-100 mm | B; D |
|
IF09-TCPS125-125
|
изолированный тройник металлический, Ø125-Ø125mm с резинками, прессованный, изоляция 9мм
|
4750492030233
|
Ø 125-125 mm | B; D |
|
IF09-TCPS160-100
|
изолированный тройник металлический, Ø160-Ø100mm с резинками, прессованный, изоляция 9мм
|
4750492030264
|
Ø 160-100 mm | B; D |
|
IF09-TCPS160-125
|
изолированный тройник металлический, Ø160-Ø125mm с резинками, прессованный, изоляция 9мм
|
4750492030271
|
Ø 160-125 mm | B; D |
|
IF09-TCPS160-160
|
изолированный тройник металлический, Ø160-Ø160mm с резинками, прессованный, изоляция 9мм
|
4750492030288
|
Ø 160-160 mm | B; D |
|
IF09-TCPS200-125
|
изолированный тройник металлический, Ø200-Ø125mm с резинками, прессованный, изоляция 9мм
|
4750492030295
|
Ø 200-125 mm | B; D |
|
IF09-TCPS200-160
|
изолированный тройник металлический, Ø200-Ø160mm с резинками, прессованный, изоляция 9мм
|
4750492030301
|
Ø 200-160 mm | B; D |
|
IF09-TCPS200-200
|
изолированный тройник металлический, Ø200-Ø200mm с резинками, изоляция 9мм
|
4750492030318
|
Ø 200-200 mm | B; D |
| Вид | ØD1nom [mm] |
ØD3nom [mm] |
L [mm] |
L3 [mm] |
T [mm] |
m [kg] |
| IF09-TCPS100-100* | 100 | 100 | 195 | 71 | 9 | 0,55 |
| IF09-TCPS125-100* | 125 | 100 | 195 | 79 | 9 | 0,63 |
| IF09-TCPS125-125* | 125 | 125 | 220 | 82 | 9 | 0,72 |
| IF09-TCPS160-100* | 160 | 100 | 195 | 97 | 9 | 0,76 |
| IF09-TCPS160-125* | 160 | 125 | 220 | 99 | 9 | 0,86 |
| IF09-TCPS160-160* | 160 | 160 | 255 | 99 | 9 | 1,08 |
| IF09-TCPS200-125* | 200 | 125 | 230 | 118 | 9 | 1,04 |
| IF09-TCPS200-160* | 200 | 160 | 265 | 129 | 9 | 1,31 |
| IF09-TCPS200-200 | 200 | 200 | 270 | 110 | 9 | 1,13 |
*Прессованные
| Основные характеристики | Эксплуатационные свойства | Стандарт тестирования |
| Коэффициент теплопроводности (для всех толщин) |
-10°C - 0,034 W/(m*K) 0°C - 0,036 W/(m*K) 25°C - 0,037 W/(m*K) 40°C - 0,041 W/(m*K) |
EN 12667 |
| Реакция на огонь | B-s3, d0 | EN 13501-1 |
| Рабочая температура | -40°C ... +85°C |
