filtri FD
Konstrukcija:
- Materiāls no karsti cinkota tērauda loksnes
- Gumijas blīves
- Vāks fiksējams ar aizdari
- FM tipa G4 klases paneļa filtrs
Produkti atbilstoši standartiem:
- EVS-EN 1506:2007 Ēku ventilācija. Metāla lokšņu gaisa vadi un veidgabali ar apaļu šķērsgriezumu. Izmēri
- EVS-EN 10346:2015 Tērauda plakanie izstrādājumi ar nepārtrauktu karsto pārklājumu aukstajai formēšanai - Tehniskie piegādes nosacījumi
Filtru kastes FD tiek izmantotas, lai attīrītu pievadīto gaisu. Tie ir montēti apļveida gaisa kanālu sistēmā. Komplektā ar maināmiem FM tipa G4 klases paneļa filtriem. Apkopes vāks ir piestiprināts pie korpusa, izmantojot vienu viru, un ir viegli noņemams. Izstrādājumi ir izgatavoti no karsti cinkota lokšņu metāla. Aprīkots ar gumijas blīvēm.
| Artikuls | Nosaukums | EAN | Savienojums | |
|---|---|---|---|---|
|
FD100
|
filtra kaste ar filtru, 220x215x160mm, Ø100mm
|
4750492104422
|
100 mm |
|
FD125
|
filtra kaste ar filtru, 220x215x160mm, Ø125mm
|
4750492104439
|
125 mm |
|
FD160
|
filtra kaste ar filtru, 220x215x160mm, Ø160mm
|
4750492104446
|
160 mm |
|
FD200
|
filtra kaste ar filtru, 270x260x160mm, Ø200mm
|
4750492104453
|
200 mm |
|
FD250
|
filtra kaste ar filtru, 320x305x165mm, Ø250mm
|
4750492211809
|
250 mm |
|
FD315
|
filtra kaste ar filtru, 370x360x165mm, Ø315mm
|
4750492211816
|
315 mm |

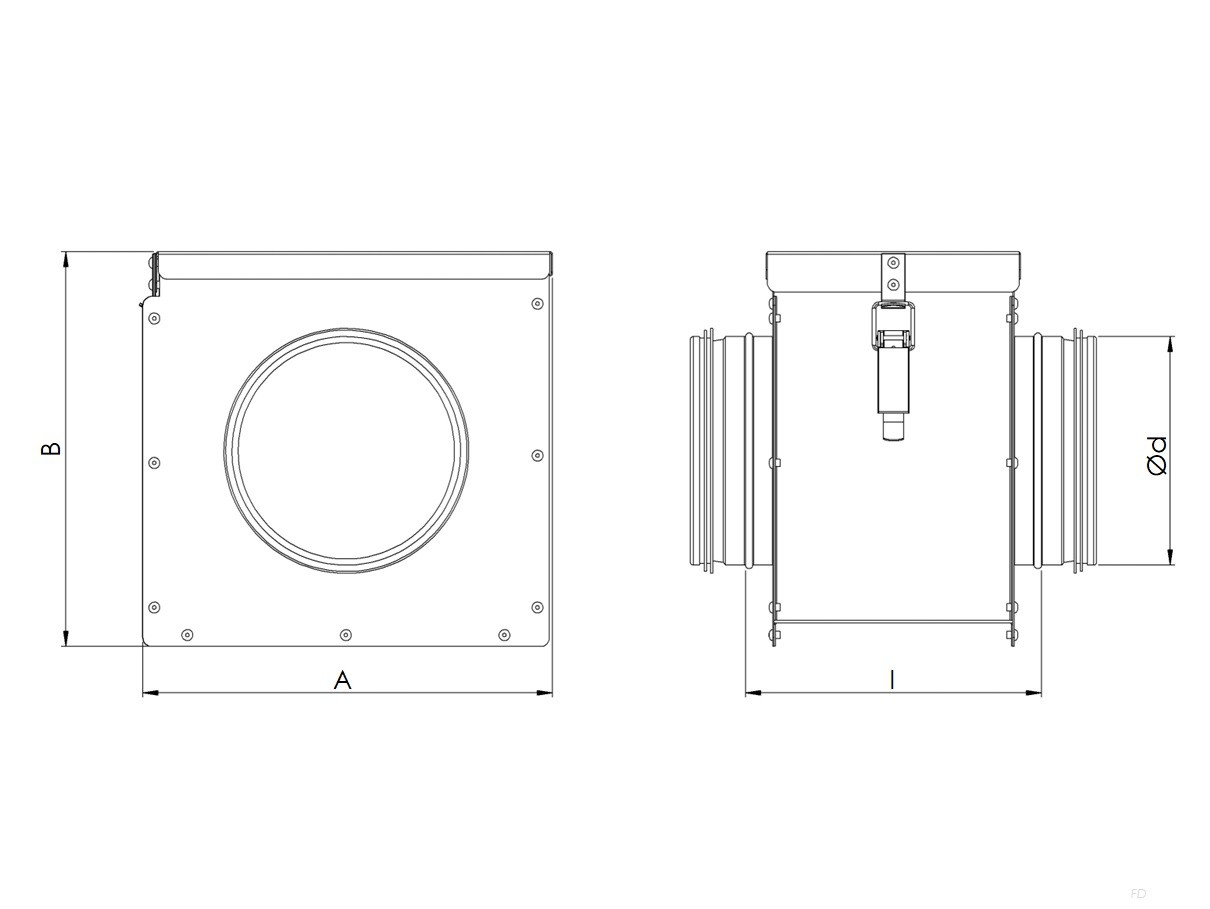

| Artikuls | A (mm) |
B (mm) |
C (mm) |
L (mm) |
Ød (mm) |
m (kg) |
| FD100 | 223 | 215 | 131 | 220 | 100 | 1,5 |
| FD125 | 223 | 215 | 131 | 220 | 125 | 1,5 |
| FD160 | 223 | 215 | 131 | 220 | 160 | 1,4 |
| FD200 | 268 | 257 | 131 | 220 | 200 | 1,7 |
| FD315 | 317 | 603 | 131 | 244 | 315 | 2,7 |
| FD400 | 472 | 461 | 131 | 244 | 400 | 3,9 |
